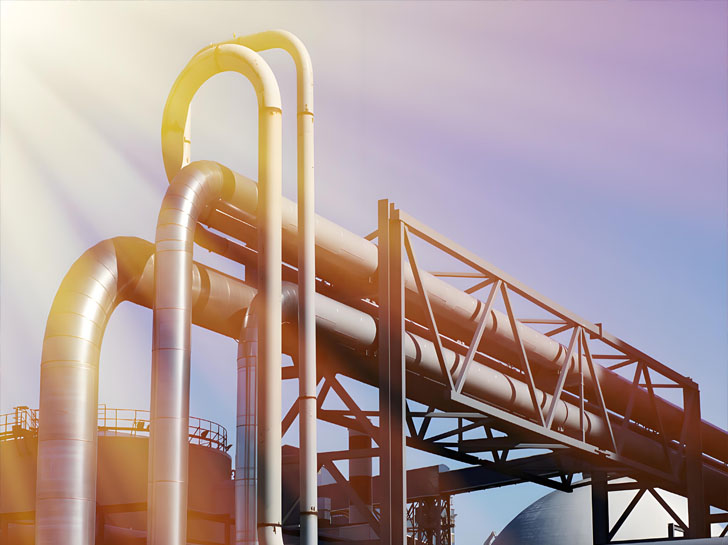

邢臺電廠 蒸汽管道安裝 :2024年 3月份,我公司承接邢臺一電廠蒸汽管道安裝項目,管線長度1.5公里。3個月順利完工,
蒸汽管道安裝是一項涉及安全、壓力控制和熱補償?shù)南到y(tǒng)工程,需嚴格遵循設計規范(如 GB 50235《工業金屬管道工程施工規范》)和安全標準。其流程可分為前期準備、核心安裝、系統檢測、驗收交付四大階段,每個階段包含關鍵操作步驟,具體如下:
前期準備的核心是 “明確需求、核對材料、保障安全”,是后續安裝順利推進的前提。
- 設計與方案確認
- 依據蒸汽參數(壓力、溫度、流量)、輸送距離及現場工況,審核設計圖紙(包括管道走向、管徑、支架位置、補償器類型、閥門選型等)。
- 編制施工方案,明確施工順序、人員分工、安全措施(如高空作業防護、動火審批)及應急預案(如月泄漏處理)。
- 材料與設備核查
- 材料選型:蒸汽管道需選用耐高溫、高壓的管材(如無縫鋼管 20# 鋼、12Cr1MoVG,具體根據蒸汽溫度確定:飽和蒸汽常用 20# 鋼,過熱蒸汽≥450℃用合金鋼管);管件(彎頭、三通、法蘭)、閥門(截止閥、閘閥,需帶保溫層)、補償器(波紋補償器、套筒補償器)、支架等需與管材匹配,并具備出廠合格證、材質證明書。
- 材料檢驗:對管材進行外觀檢查(無裂紋、凹陷、銹蝕)、壁厚檢測(用超聲波測厚儀),關鍵管件需做水壓試驗或無損檢測(如射線探傷),避免使用不合格材料。
- 現場準備
- 清理施工場地,平整地面,搭建臨時設施(如材料堆放區、工具房),確保運輸通道暢通。
- 測量放線:根據設計圖紙,用全站儀或水準儀定位管道支架、拐點、閥門井的位置,標記標高和軸線,確保管道走向符合設計要求。
- 工具與設備準備:準備焊接設備(氬弧焊機、電弧焊機)、切割工具(等離子切割機、砂輪鋸)、檢測工具(壓力表、水準儀、超聲波探傷儀)及安全防護用品(安全帽、安全帶、防毒面具)。
核心安裝需遵循 “先支架后管道、先干管后支管、先焊接后連接” 的原則,重點控制焊接質量、熱補償、支架安裝三大關鍵環節。
蒸汽管道運行時會因熱脹冷縮產生位移,支架需兼顧 “承重” 和 “導向” 功能,分為固定支架、滑動支架、導向支架三類,安裝要求如下:
- 支架制作:按設計圖紙加工支架(材質與管道匹配,避免異種鋼焊接),焊接處需飽滿、無夾渣,制作完成后做防腐處理(刷防銹漆)。
- 支架安裝:
- 固定支架:安裝在管道不允許位移的位置(如補償器兩端、管道起點 / 終點),需與墻體或混凝土基礎牢固連接(預埋螺栓或膨脹螺栓),確保無松動。
- 滑動 / 導向支架:安裝在管道允許位移的位置(如直線段),支架與管道之間需預留滑動間隙(避免管道熱脹時被卡阻),導向支架需保證管道僅沿軸向位移。
- 標高控制:支架安裝標高誤差需≤±5mm,確保管道坡度符合設計要求(蒸汽管道需設置 0.002~0.003 的坡度,坡向疏水閥,避免凝結水積存)。
蒸汽管道壓力高、溫度高,焊接質量直接影響系統安全,需嚴格控制:
- 管道預制:根據現場尺寸,在預制廠切割管道(切割面需平整,無毛刺),預制長度不宜過長(便于現場運輸和安裝),預制后需編號(避免安裝時混淆)。
- 坡口加工:焊接前需加工管道坡口(常用 V 型坡口),坡口角度、鈍邊厚度需符合焊接規范(如 20# 鋼焊接,坡口角度 60°~70°,鈍邊 1~2mm),坡口表面需打磨除銹(露出金屬光澤)。

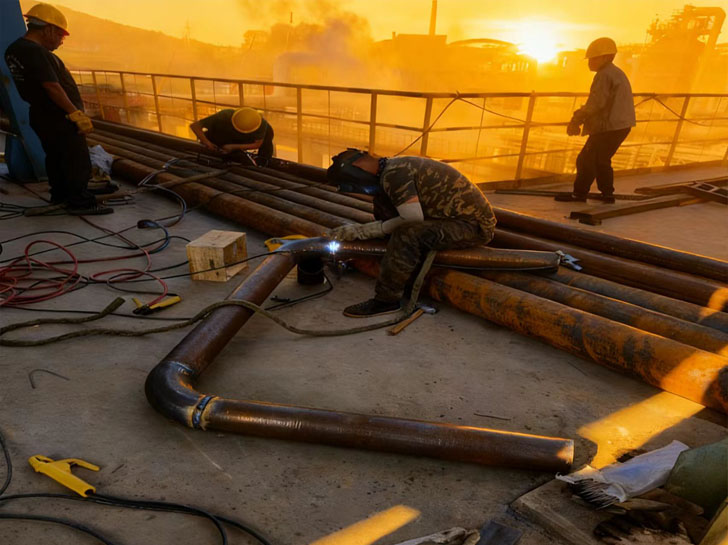

- 焊接操作:
- 焊接方式:管徑≤50mm 常用氬弧焊(單面焊雙面成型,密封性好);管徑>50mm 常用氬弧焊打底 + 電弧焊填充(保證強度)。
- 焊接參數:根據管材材質、壁厚調整電流、電壓(如 20# 鋼 φ89×4 管道,氬弧焊電流 80~100A,電弧焊電流 120~150A),避免電流過大導致燒穿或電流過小導致未焊透。
- 無損檢測:關鍵焊縫(如主干管、閥門連接焊縫)需做 100% 射線探傷(RT)或超聲波探傷(UT),合格等級不低于 Ⅱ 級;一般焊縫需做 10% 抽檢,確保無裂紋、未熔合等缺陷。
- 組裝順序:先安裝主干管,再安裝支管;先安裝固定支架附近的管道,再向兩端延伸;管道轉彎處需優先安裝補償器(避免熱脹冷縮導致管道變形)。
- 法蘭連接:
- 法蘭與管道焊接時,需保證法蘭面垂直于管道軸線(偏差≤1mm/m),避免法蘭錯位導致密封失效。
- 墊片選擇:蒸汽管道法蘭密封需用耐高溫墊片(如石棉橡膠墊片、金屬纏繞墊片,溫度≥400℃時用金屬墊片),墊片需平整,無破損,安裝時不得裝反。
- 螺栓緊固:螺栓需對稱均勻擰緊(分 2~3 次擰緊),避免單邊受力導致法蘭變形,擰緊扭矩需符合規范(根據螺栓材質和規格確定)。
- 閥門安裝:
- 閥門安裝前需做強度試驗(水壓試驗,壓力為額定壓力的 1.5 倍)和嚴密性試驗(壓力為額定壓力的 1.1 倍),確保無泄漏。
- 安裝方向:截止閥、止回閥需按流向標記安裝(截止閥 “低進高出”,止回閥 “順流開啟”),避免裝反導致功能失效。
- 閥門與管道連接時,需預留操作空間(便于后期維護),且閥門手輪不得朝下(避免操作不便)。
蒸汽管道溫度變化大(常溫→100~400℃),熱伸長量較大,需通過補償器吸收位移,常用波紋補償器(適用于直管段)和套筒補償器(適用于轉彎處),安裝要求:
- 波紋補償器:
- 安裝前需檢查波紋段是否有變形、裂紋,法蘭密封面是否完好。
- 補償器兩端需安裝固定支架(限制橫向位移),兩側需安裝導向支架(保證軸向位移順暢),避免補償器受橫向力損壞。
- 預拉伸 / 預壓縮:根據設計要求,安裝時需對補償器進行預拉伸(或預壓縮),預拉伸量為設計補償量的 50%~100%(如設計補償量 100mm,預拉伸 50mm),確保運行時能充分吸收熱伸長。
- 套筒補償器:
- 安裝時需保證內套筒與外殼同心,間隙均勻(避免卡阻),填料函需填充耐高溫填料(如石墨填料),并均勻擰緊壓蓋螺栓(保證密封,又不影響滑動)。
蒸汽在輸送過程中會冷凝成水,若積水過多會導致 “水擊”(管道劇烈振動,損壞閥門和支架),需安裝疏水裝置:
- 疏水點設置:管道低點、閥門前、補償器前、水平管末端均需設置疏水點。
- 疏水閥安裝:
- 疏水閥需安裝在管道下方(便于排水),進口端需安裝過濾器(防止雜質堵塞疏水閥),出口端需安裝止回閥(防止凝結水倒灌)。
- 疏水閥選型:根據蒸汽壓力、溫度選擇(如高壓蒸汽用圓盤式疏水閥,低壓蒸汽用浮球式疏水閥),確保排水不排汽。
安裝完成后,需通過嚴格檢測排除隱患,核心檢測項目包括:
- 外觀檢查
- 檢查管道走向、坡度是否符合設計要求,支架安裝是否牢固,閥門、補償器、疏水閥安裝方向是否正確,防腐層是否完整。
- 水壓試驗(強度試驗)
- 目的:檢驗管道和管件的強度,排查焊接和連接缺陷。
- 操作:關閉所有閥門,向管道內注水(排盡空氣),緩慢升壓至設計壓力的 1.5 倍(如設計壓力 1.0MPa,試驗壓力 1.5MPa),保壓 30 分鐘,觀察管道、焊縫、法蘭是否有滲漏,壓力降不得超過 0.05MPa;保壓結束后降至設計壓力,再保壓 2 小時,無滲漏為合格。
- 注意:不銹鋼管道水壓試驗時,水中氯離子含量需≤25mg/L(避免腐蝕)。
- 氣密性試驗(嚴密性試驗)
- 目的:檢驗管道系統的密封性(蒸汽管道為壓力管道,泄漏會導致能量損失和安全隱患)。
- 操作:水壓試驗合格后,將管道內水排空,通入壓縮空氣(或氮氣),升壓至設計壓力的 1.05 倍,保壓 24 小時,用肥皂水涂抹焊縫、法蘭、閥門連接處,觀察是否有氣泡(無氣泡為合格),壓力降不得超過設計壓力的 1%。
- 吹掃與清洗
- 目的:清除管道內的焊渣、鐵銹、雜質(避免運行時堵塞閥門、疏水閥,損壞設備)。
- 操作:
- 吹掃:用壓縮空氣(或蒸汽,需先暖管)吹掃管道,吹掃壓力為設計壓力的 0.6 倍,流速≥20m/s,直至排氣口無雜物、水跡(用白布檢查,無污漬為合格)。
- 清洗:若管道內油污或雜質較多,需用化學清洗劑(如鹽酸酸洗 + 鈍化)清洗,清洗后用清水沖洗干凈,再做鈍化處理(防止生銹)。
- 驗收標準
- 對照設計圖紙和 GB 50235、GB 50236《現場設備、工業管道焊接工程施工規范》等標準,檢查安裝質量、檢測報告是否合格。
- 資料整理與移交
- 整理全套技術資料,包括:設計圖紙、施工方案、材料合格證 / 材質證明書、焊接記錄、無損檢測報告、水壓試驗 / 氣密性試驗報告、吹掃清洗記錄等,移交甲方存檔。
- 現場培訓與交付
- 向甲方操作人員培訓管道系統的運行注意事項(如啟動前暖管、疏水閥維護、壓力監控)、常見故障處理方法(如水擊、泄漏處理)。
- 簽署驗收報告,正式交付使用。
- 安全第一:蒸汽管道為壓力管道,安裝過程中需嚴格執行動火審批制度(焊接時配備滅火器),高空作業需系安全帶,管道試壓時嚴禁站在法蘭、閥門正面。
- 熱補償優先:補償器安裝錯誤是導致管道變形、泄漏的主要原因,需確保固定支架、導向支架與補償器匹配,預拉伸量符合設計要求。
- 疏水到位:疏水閥堵塞或安裝不當會引發水擊,需定期檢查疏水閥運行狀態,確保凝結水及時排出。
- 防腐與保溫:安裝完成后需對管道做防腐處理(刷防銹漆 + 面漆),并按設計要求包裹保溫層(如巖棉、玻璃棉,減少熱損失,防止人員燙傷),保溫層外需做保護層(如鋁皮,防止雨水侵蝕)。
通過以上規范流程,可確保蒸汽管道系統運行安全、穩定、高效,避免因安裝不當導致的泄漏、水擊、管道破裂等事故。
